マグネットギヤ(非接触式歯車)

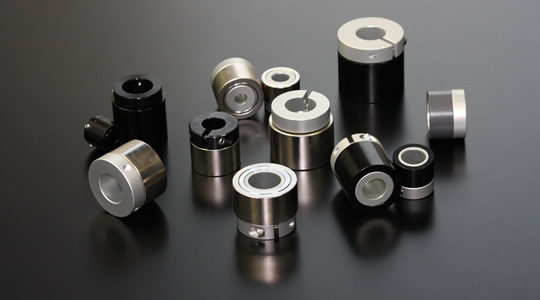

マグネットギヤ
案内

NdFeBマグネットを用いてLCD,PDP,有機EL,太陽電池等の生産ラインの非接触駆動ギアとして使用します。
多種多様な製品を徹底した品質管理の下で生産しており、洗浄機、印刷機、その他の設備なども使用しています。

【特徴】

  1. 寿命が半永久的であり、無粉塵、無騒音など特徴からクリーンルームの中で駆動する設備に最適です。
  2. 真空から大気までまた、食品、医療、電子部品分野まで幅広く使用されております。
  3. 既存の接触式のギアに比較して寿命が長く、取替えなどが簡単です。
  4. 現在ご使用のShaft Sizeに合わせて製品製作が可能であり、置き換えが  簡単にできます。
  5. マグネットギアを90度に交差させ、磁石の力で非接触で駆動させる原理なのでワーク移送時に異物やパーティクル発生率が極めて少なく、快適な環境を保ちます。
  6. 設備の製造、取替えが破損する心配がないのでラインの生産性が高くなります。

製品
品番
マグネットギヤ図面
品番 内径
(A)
外径
(B)
高さ
(C)
全長
(D)
POLE TYPE 形状 材質 DXF DWG
MGBOM202006 φ8-12 20 15 20 6 Bonded セット AL6061
MGBOM213806 φ8-12 21 30 38 6 Bonded セット AL6061
MGBOM262208 φ10-15 26 15 22 8 Bonded セット AL6061
MGBOM322810 φ10-20 32 15 28 10 Bonded セット AL6061
MGBOM353808 φ10-20 35 30 38 8 Bonded セット AL6061
MGBOM354008 φ10-20 35 32 40 8 Bonded セット AL6061
MGBOM422912 φ10-25 42 21 29 12 Bonded セット AL6061
MGBOM453910 φ10-30 45 30 39 10 Bonded セット AL6061
MGBOM262208-SUS φ10-15 26 15 22 8 Bonded セット SUS304
MGBOM322810-SUS φ10-20 32 15 28 10 Bonded セット SUS304
MGBOM353808-SUS φ10-20 35 30 38 8 Bonded セット SUS304
MGBOM453910-SUS φ10-25 45 30 39 10 Bonded セット SUS304
MGSOC262208 φ8-12 26 14 22 8 Sintered クランプ AL6061
MGSOC322810 φ10-20 32 20 28 10 Sintered クランプ AL6061
MGSOC403112 φ10-20 40 20 31 12 Sintered クランプ AL6061
MGSOC423612 φ10-25 42 26 36 12 Sintered クランプ AL6061
MGSRC322810 φ10-15 32 20 28 10 Sintered クランプ AL6061
MGSRC403112 φ15-20 40 20 31 12 Sintered クランプ AL6061
MGSRC423612 φ15-20 42 26 36 12 Sintered クランプ AL6061
MGSRC403112-SUS φ15-20 40 20 31 12 Sintered クランプ SUS304
MGSRC423612-SUS φ15-20 42 26 36 12 Sintered クランプ SUS304
上記サイズ以外にも対応可能です。お気軽にお問い合わせください。
