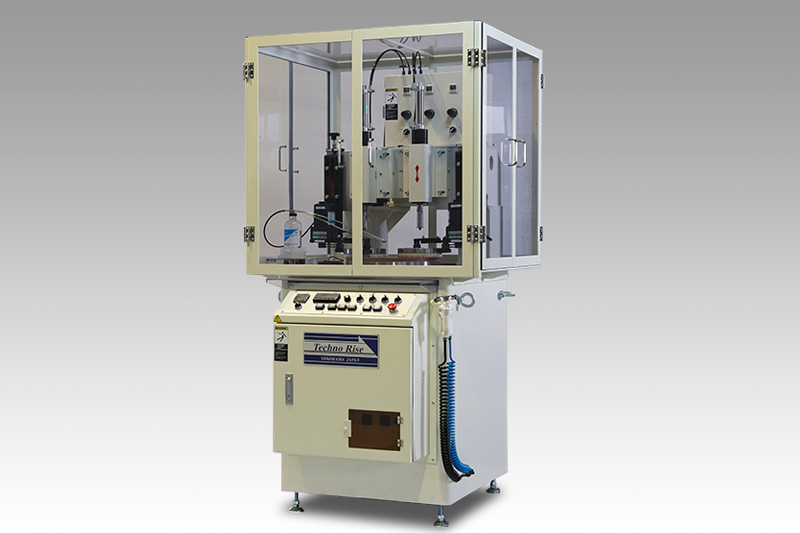

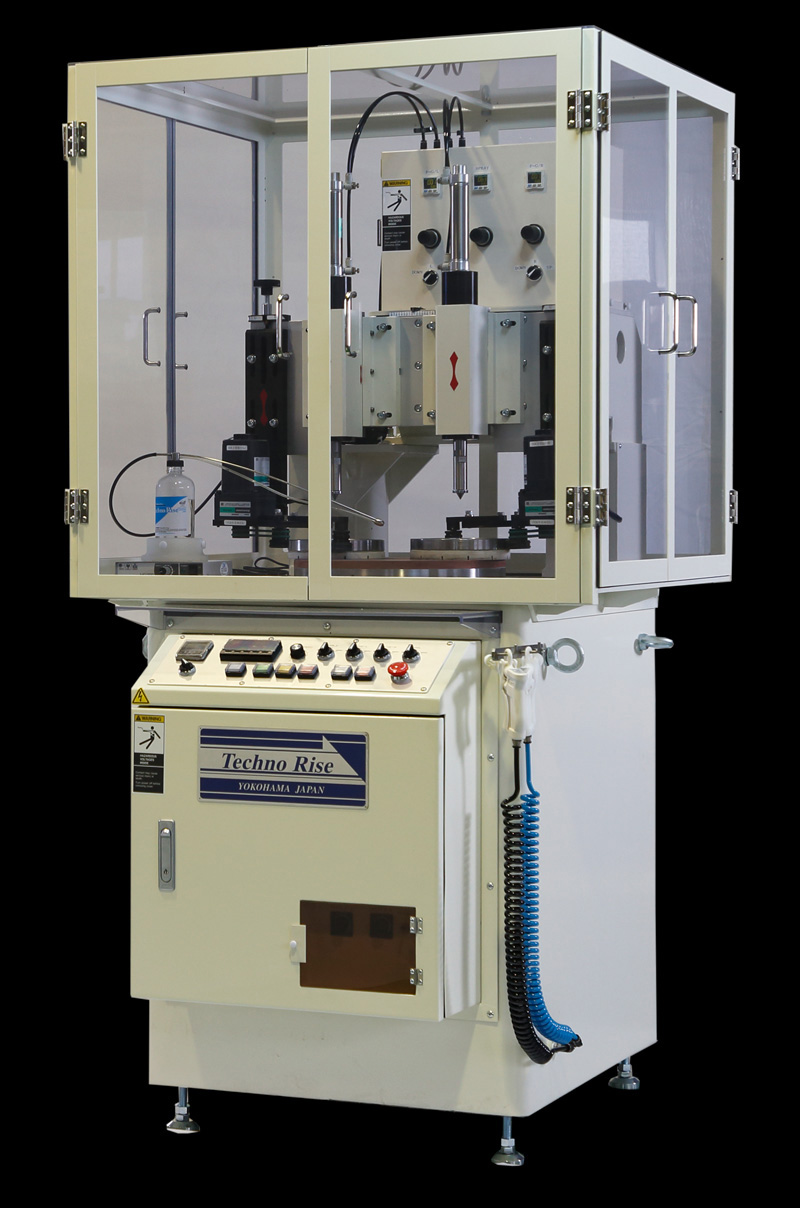

据置スタンダードモデル
| ラッププレートの大きさ | 外径Φ380mm |
|---|---|
| 装置寸法 （エアシリンダー含む） |
幅700mm×奥行1530mm×高さ1,671mm |
| 装置重量 | 約800kg |
| 最大加工サイズ 丸 | 約φ140mm |
| 最大加工サイズ 角 | 約□95mm |
磁気ヘッド、YAG、レーザー等の高精度加工を必要とする超精密研磨に最適です。プレート面の振れや摺動抵抗等の精度を追求することにより、加工対象物に無理な力をかけずに安定した加工レートを得られ、且つ加工中のスクラッチ発生を除去しています。
また、フェーシング機構・循環式水冷機構の採用により、プレートの平坦度を常に管理・維持ができます。
加えて、オシレーション機構・強制ドライブ機構の採用によりさまざまな高精度を要求する分野に対応したラッピング装置です。

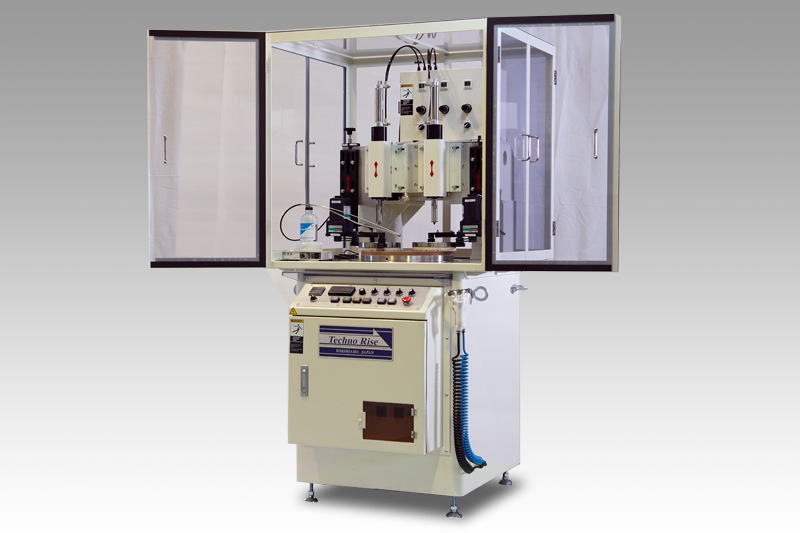

据置中型モデル
| ラッププレートの大きさ | 外径Φ610mm |
|---|---|
| 装置寸法 （エアシリンダー含む） |
幅1,000mm×奥行1,900mm ×高さ1,800mm |
| 装置重量 | 約2,500kg |
| 最大加工サイズ 丸 | 約φ286mm |
| 最大加工サイズ 角 | 約□170mm |
磁気ヘッド、YAG、レーザー等の高精度加工を必要とする超精密研磨に最適です。
プレート面の振れや摺動抵抗等の精度を追求することにより、加工対象物に無理な力をかけずに安定した加工レートを得られ、且つ加工中のスクラッチ発生を除去しています。
また、フェーシング機構・循環式水冷機構の採用により、プレートの平坦度を常に管理・維持ができます。
加えて、オシレーション機構・強制ドライブ機構等の採用によりさまざまな高精度を要求する分野に対応したラッピング装置です。

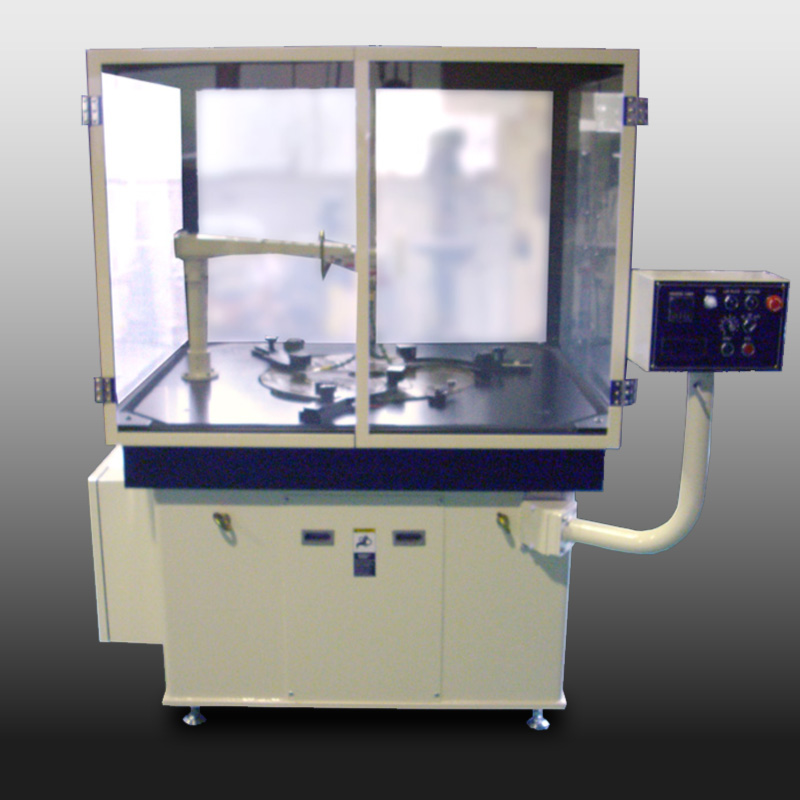

鋳鉄プレート専用モデル
| ラッププレートの大きさ | 外径Φ610mm |
|---|---|
| 装置寸法 |
幅1,510mm × 奥行1,060mm × 高さ1,237mm |
| カバー（オプション）寸法 |
幅1,000mm × 奥行1,000mm × 高さ400mm × 厚さ5mm |
| 装置重量（フル装備） | 約1,000kg |
| 最大加工サイズ 丸 | 約φ286mm |
| 最大加工サイズ 角 | 約□170mm |

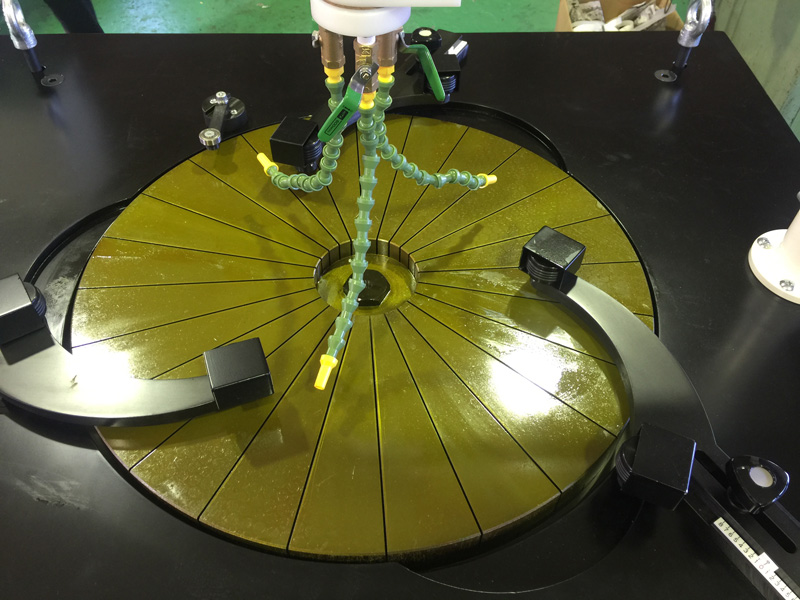

本装置は鋳鉄定盤の使用する為の専用装置になります。
油性アルミナ・GC研磨材を用いた遊離砥粒研磨加工が可能になります。
金属部品（メカニカルシール・自動車部品）やセラミック部品・ガラス部品などの幅広い研磨に対応しております。
加工軸が最大3軸まで対応可能ですので量産加工にも適しております。

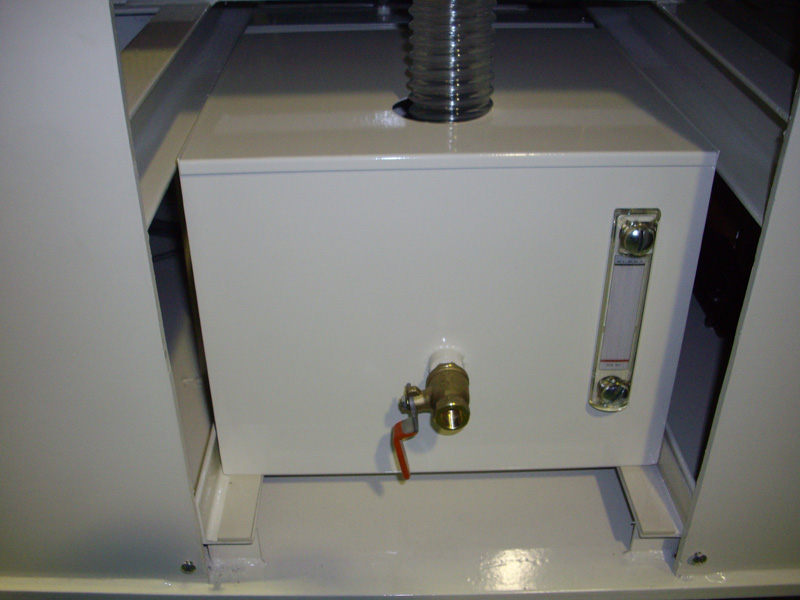

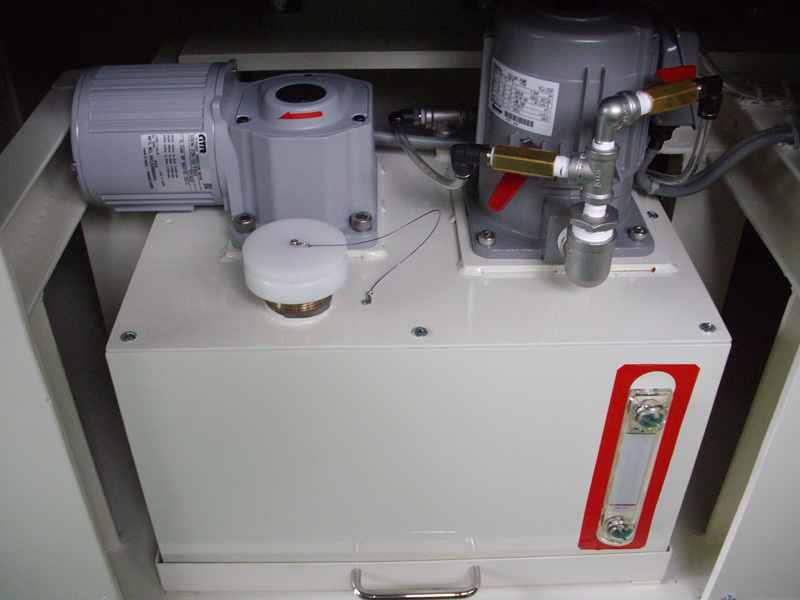

装置内に攪拌スラリータンクが標準仕様になっている為、追加の設置スペースの確保が必要ありません。

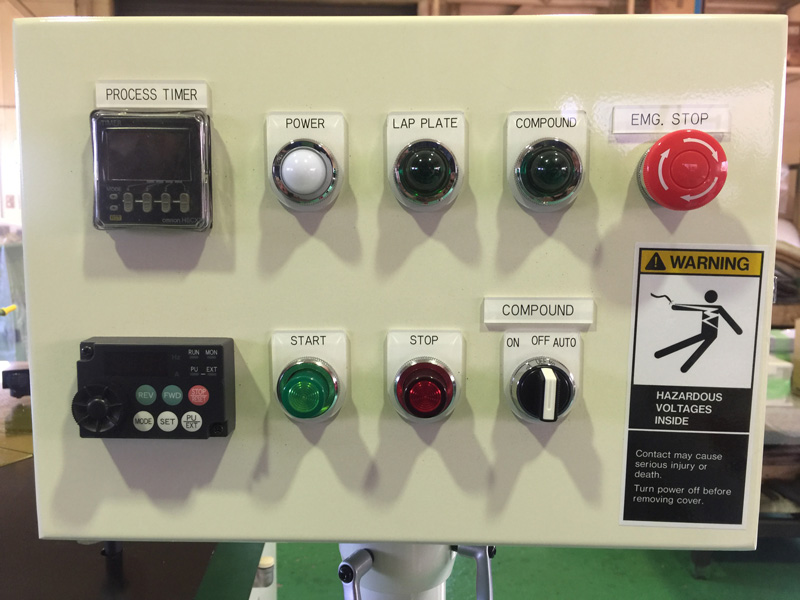

作業性を考え操作パネルをペンダント式にしている為作業性と安全性に優れた装置になります。
